Rơ moóc trục thủy lực KTG hỗ trợ vận chuyển hạng nặng như thế nào?

Trailer hạng nặng là gì và khi nào bạn cần nó?

A Xe kéo hạng nặng là một nền tảng vận tải được kéo hoặc tự hành được thiết kế để chở tải trọng vượt quá sức chứa của xe moóc chở hàng thương mại tiêu chuẩn, thường được định nghĩa là tải trọng trên 40 tấn, với cấu hình chuyên dụng đạt tới hàng chục nghìn tấn cho các dự án vận tải công nghiệp có yêu cầu khắt khe nhất. Xe moóc hạng nặng là công cụ hỗ trợ thiết yếu cho việc xây dựng cơ sở hạ tầng quy mô lớn, thực hiện dự án dầu khí, lắp đặt máy phát điện, vận hành nhà máy đóng tàu, thay thế cầu và di dời thiết bị khai thác trên mọi nền kinh tế công nghiệp lớn.

Ba loại rơ moóc cơ bản được sử dụng trong vận tải hạng nặng là: rơ moóc được kéo thông thường (được kéo bởi động cơ chính tại các điểm khớp nối cố định), rơ moóc sàn thủy lực (có trục treo thủy lực được điều khiển riêng giúp cân bằng tải bất kể mặt đường) và xe vận chuyển mô-đun tự hành (SPMT), tích hợp sức mạnh và hệ thống lái riêng của chúng vào một bệ mô-đun có thể hoạt động độc lập với máy kéo bên ngoài. Mỗi loại phục vụ các đặc tính tải, điều kiện tiếp cận địa điểm và yêu cầu vận hành khác nhau và việc lựa chọn không chính xác giữa chúng sẽ dẫn đến vận chuyển không an toàn hoặc chi tiêu quá mức đáng kể vào công suất không cần thiết cho nhiệm vụ.

Đối với người mua, người quản lý dự án và kỹ sư hậu cần ở Trung Đông và trên toàn cầu, việc hiểu các thông số hiệu suất cụ thể của xe moóc trục thủy lực như dòng KTG-3, KTG-4, KTG-5 và KTG-6 là điều cần thiết để có thông số kỹ thuật thiết bị chính xác trong các hợp đồng vận tải hạng nặng trong đó trọng lượng tải, tải trọng trục và phân loại đường xác định cả giới hạn pháp lý và thực tế của những gì có thể được vận chuyển trên cơ sở hạ tầng công cộng và tư nhân.

Ba loại rơ moóc là gì: Khung phân loại cho vận tải hạng nặng

Hiểu được ba loại xe moóc trong bối cảnh vận tải hạng nặng và chuyên dụng sẽ cung cấp khuôn khổ cần thiết cho việc lựa chọn thiết bị. Việc phân loại ngành giúp phân biệt xe moóc chủ yếu dựa vào thiết kế kết cấu, hệ thống treo và liệu chúng có cần động cơ chính bên ngoài để tạo lực đẩy hay không.

Loại 1: Rơ moóc chở hàng nặng thông thường

Các thiết kế Rơ moóc hạng nặng thông thường bao gồm rơ moóc sàn thấp (lowboy), rơ moóc khung bậc thang và rơ moóc có thể mở rộng được kéo bởi một máy kéo hạng nặng ở phía trước. Đây là những nền tảng vận tải hạng nặng được sử dụng rộng rãi nhất trên toàn cầu vì chi phí thấp hơn so với các giải pháp thay thế thủy lực và tự hành, khả năng tương thích với các máy kéo tiêu chuẩn và tính sẵn có của chúng từ cơ sở sản xuất lớn trên toàn cầu.

Rơ moóc sàn thấp thông thường có sẵn với cấu hình trục từ 2 đến 10 đường trục, với mức tải trọng từ 50 tấn đến hơn 200 tấn tùy thuộc vào số lượng trục, khoảng cách trục và thiết kế dầm kết cấu. Tải trọng trục hợp pháp tối đa ở hầu hết các quốc gia dao động từ 8 đến 13 tấn mỗi trục đối với rơ moóc tiêu chuẩn, nghĩa là rơ moóc 4 trục có tải trọng sàn 4 tấn trên mỗi trục phân bổ trọng lượng trên 8 điểm trục và có thể đạt tổng tải trọng khoảng 32 đến 52 tấn tùy theo quy định quốc gia. Đối với tải trọng nặng hơn, các đường trục bổ sung được thêm vào để tăng số lượng điểm tiếp xúc của trục và giảm tải trên mỗi trục xuống mức pháp lý cho phép.

Loại 2: Rơ moóc sàn thủy lực có trục điều khiển riêng

Rơ moóc sàn thủy lực, còn được gọi là rơ moóc trục thủy lực hoặc bệ loại SPMT khi được trang bị hệ thống lái nhưng không có động cơ đẩy, sử dụng các xi lanh treo dẫn động bằng thủy lực riêng lẻ ở mỗi vị trí trục. Hệ thống treo thủy lực phục vụ đồng thời hai chức năng quan trọng: nó chủ động san bằng sàn chở hàng bất kể mặt đường không bằng phẳng và cho phép người vận hành hạ toàn bộ sàn để tạo điều kiện cho việc bốc dỡ mà không cần thiết bị nâng bên ngoài.

Rơ moóc trục thủy lực dòng KTG (KTG-3, KTG-4, KTG-5, KTG-6) đại diện cho dòng sản phẩm được thiết kế theo mục đích trong danh mục này, cung cấp 3 đến 6 đường trục ở định dạng mô-đun tiêu chuẩn hóa cho phép nhiều đơn vị được ghép cạnh nhau hoặc song song để đạt được kích thước nền tảng cụ thể và số lượng trục cần thiết cho hàng hóa hiện có. Tính mô-đun này là lợi thế thương mại rõ ràng của rơ-moóc sàn thủy lực so với các loại sàn thấp thông thường có cấu hình cố định dành cho các hợp đồng vận tải công nghiệp nặng, nơi tải trọng thay đổi đáng kể giữa các lần di chuyển.

Loại 3: Thiết bị vận chuyển mô-đun tự hành (SPMT)

Xe vận chuyển mô-đun tự hành là loại phương tiện vận chuyển hạng nặng có công nghệ tiên tiến nhất và vận hành linh hoạt nhất. Xe vận chuyển mô-đun tự hành SPMT tích hợp sàn thủy lực, hệ thống lái trục riêng lẻ và bộ nguồn trên tàu (có thể là động cơ diesel hoặc điện) vào một nền tảng mô-đun có thể di chuyển theo bất kỳ hướng nào, xoay tại chỗ và vượt qua các địa hình mà tổ hợp máy kéo-rơ moóc không thể tiếp cận được. Việc chỉ định rơ-moóc mô-đun tự hành nhấn mạnh khả năng hoạt động của rơ-moóc mà không cần động cơ chính bên ngoài, điều này rất quan trọng trong các ứng dụng như vận chuyển ụ khô của nhà máy đóng tàu, quay vòng nhà máy công nghiệp và lắp đặt cầu nơi không thể tiếp cận đường bộ cho máy kéo.

Xe vận chuyển mô-đun tự hành SPMT hiện đại có thể chở tải trọng từ 100 đến hơn 100.000 tấn khi nhiều mô-đun được đồng bộ hóa bằng điện tử và được tải trong cấu hình lưới, khiến SPMT trở thành giải pháp vận chuyển khả thi duy nhất cho các mô-đun nền tảng hoàn chỉnh trong xây dựng dầu khí ngoài khơi, tàu lò phản ứng của nhà máy lọc dầu lớn và lắp đặt dầm cầu trong môi trường đô thị nơi tất cả cơ sở hạ tầng xung quanh vẫn hoạt động trong quá trình vận hành nâng và vận chuyển.

Thiết bị vận chuyển mô-đun tự hành: Công nghệ SPMT hoạt động như thế nào

Xe vận chuyển mô-đun tự hành kết hợp bốn hệ thống kỹ thuật trong một bộ phận tích hợp duy nhất: khung kết cấu sàn, hệ thống treo và lái thủy lực, hệ thống trợ lực và truyền động cũng như hệ thống điều khiển và đồng bộ hóa điện tử. Mỗi hệ thống phải hoạt động chính xác và phối hợp với tất cả các hệ thống khác để SPMT hoạt động an toàn dưới tải trọng cực lớn mà nó được thiết kế để mang.

Sàn kết cấu và kiến trúc mô-đun

Sàn vận chuyển mô-đun tự hành spmt được chế tạo từ thép cường độ cao trong cấu trúc dạng lưới phân phối tải trọng trên tất cả các vị trí trục cùng một lúc. Thiết kế mô-đun cho phép các đơn vị SPMT riêng lẻ có chiều rộng tiêu chuẩn (thường là 2,43 m mỗi mô-đun) được kết nối cạnh nhau để tạo ra các nền tảng có chiều rộng 2,43 m, 4,86 ​​m, 7,29 m hoặc lớn hơn và được kết nối từ đầu đến cuối để tạo ra các nền tảng có chiều dài thực tế bất kỳ. Một mô-đun SPMT duy nhất thường cung cấp 4 đến 8 đường trục theo hướng di chuyển và các mô-đun được kết hợp để phù hợp với diện tích và trọng lượng của tải trọng cụ thể.

Thép kết cấu được sử dụng trong xây dựng xe moóc mô-đun tự hành thường là thép có năng suất cao với giới hạn chảy tối thiểu là 690 MPa (100.000 psi), cung cấp tỷ lệ cường độ trên trọng lượng cần thiết để chịu tải trọng tối đa trong khi vẫn giữ chiều cao mặt cầu ở mức thấp nhất có thể để giảm thiểu chiều cao tổng hợp của mặt cầu cộng với hàng hóa đối với các hạn chế về khoảng sáng gầm cầu và trên cao.

Hệ thống treo và lái thủy lực

Mỗi vị trí trục trong xe vận chuyển mô-đun tự hành SPMT được trang bị một xi lanh thủy lực được điều khiển độc lập để treo sàn phía trên trục. Hệ thống thủy lực kết nối tất cả các xi lanh với một ống góp chung với các van điều khiển riêng, cho phép:

• San lấp mặt bằng chủ động: Khi SPMT đi qua địa hình không bằng phẳng, các xi lanh riêng lẻ sẽ kéo dài hoặc rút lại để duy trì mặt boong theo hướng bằng phẳng, bảo vệ hàng hóa nhạy cảm khỏi bị nghiêng, trượt và tải trọng kết cấu khỏi sự hỗ trợ không bằng phẳng. Dung sai mức thường là cộng hoặc trừ 0,5 đến 1,0 độ so với phương ngang.
• Điều chỉnh chiều cao: Sàn có thể được hạ xuống mặt đất để chuyển tải và nâng lên độ cao di chuyển trong quá trình vận chuyển. Phạm vi di chuyển dọc thường là 300 đến 600 mm tùy thuộc vào kiểu SPMT.
• Hệ thống lái trục 360 độ: Mỗi trục có thể được điều khiển độc lập, cho phép SPMT di chuyển theo bất kỳ hướng nào, quay bán kính tối thiểu và thực hiện điều khiển cua (di chuyển ngang) mà không cần quay boong. Đây là khả năng làm cho SPMT trở nên phù hợp đặc biệt với các khu công nghiệp hạn chế.

Hệ thống điện và truyền động

Bộ nguồn của xe vận chuyển mô-đun tự hành SPMT thường là động cơ diesel (hoặc trong các mẫu truyền động điện mới hơn, nguồn năng lượng pin hoặc pin nhiên liệu) dẫn động các máy bơm thủy lực cung cấp cho cả xi lanh treo và động cơ dẫn động bánh xe. Động cơ truyền động tại mỗi vị trí bánh xe trục cung cấp lực đẩy và phanh, cùng với hệ thống điều khiển điện tử quản lý việc phân bổ mô-men xoắn trên tất cả các bánh xe dẫn động để ngăn bánh xe trượt khi chịu tải trọng cực lớn.

Xe vận chuyển mô-đun tự hành SPMT hiện đại đạt được tốc độ di chuyển từ 1 đến 8 km/h tùy thuộc vào trọng lượng tải, địa hình và hình dạng tuyến đường, tốc độ này có vẻ chậm về mặt tuyệt đối nhưng phù hợp với quy mô và giá trị của tải trọng được vận chuyển. Mô-đun nền tảng ngoài khơi nặng 5.000 tấn di chuyển với tốc độ 3 km/h mang động năng tương đương với một đoàn tàu chở hàng đầy tải ở tốc độ đường dây và tốc độ thấp được kiểm soát của vận chuyển SPMT là thông số thiết kế quan trọng về an toàn chứ không phải là giới hạn hiệu suất.

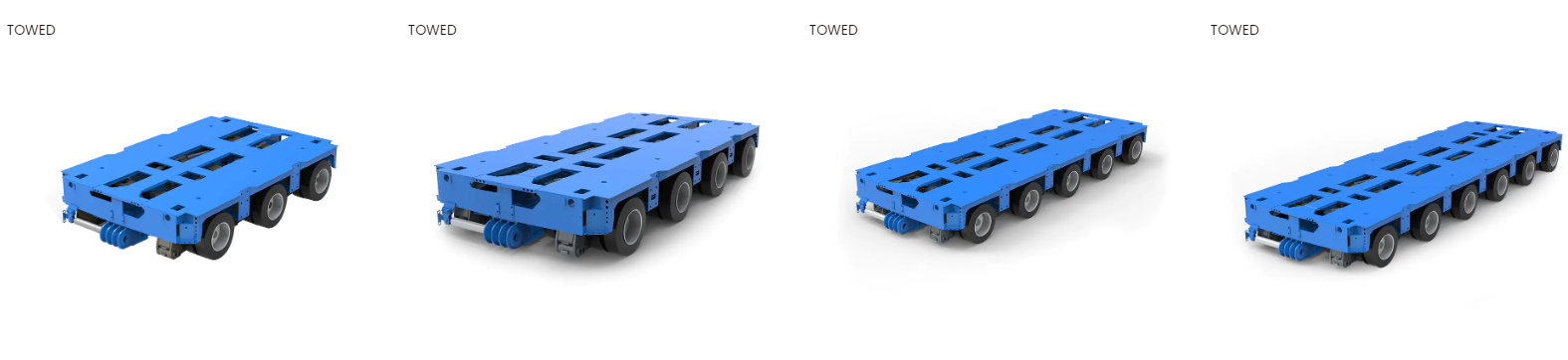

Rơ moóc trục thủy lực KTG: Hướng dẫn thông số kỹ thuật đầy đủ

Rơ moóc trục thủy lực dòng KTG đại diện cho dòng sản phẩm được thiết kế cho lĩnh vực vận tải công nghiệp nặng, với bốn cấu hình tiêu chuẩn tương ứng với các đường trục 3, 4, 5 và 6 trên mỗi đơn vị rơ moóc. Mỗi cấu hình KTG cung cấp khả năng tải trọng, chiều dài boong và đặc tính phân bổ tải trọng trục khác nhau, giúp dòng sản phẩm này có thể áp dụng cho nhiều tình huống vận chuyển hạng nặng từ máy biến áp lớn và bình áp lực đến mô-đun thiết bị ngoài khơi và máy móc cảng.

Rơ moóc trục thủy lực KTG-3 với 3 trục: Thông số kỹ thuật và ứng dụng

các Rơ moóc trục thủy lực KTG-3 3 trục là cấu hình nhỏ gọn nhất trong dòng KTG, cung cấp nền tảng phù hợp với tải trọng phù hợp với kích thước 3 trục và yêu cầu hệ thống treo thủy lực để bảo vệ hàng hóa hoặc khả năng san phẳng boong mà rơ-moóc thông thường không thể cung cấp.

• Cấu hình trục: 3 dòng trục thủy lực, với 2 hoặc 4 bánh xe trên mỗi trục tùy thuộc vào cấu hình, cung cấp tổng cộng 6 đến 12 điểm tiếp xúc với bánh xe.
• Khả năng chịu tải: Thông thường, tổng tải trọng của nền tảng là 60 đến 90 tấn, tùy thuộc vào thông số kỹ thuật của lốp và điều kiện mặt đường.
• Kích thước boong: Chiều rộng mặt cầu tiêu chuẩn từ 2,43 đến 3,0 m, chiều dài mặt cầu phù hợp với chiều dài mô-đun 3 trục.
• Hành trình treo thủy lực: Phạm vi điều chỉnh theo chiều dọc 300 đến 500 mm để tối ưu hóa chiều cao tải và vận chuyển.
• Ứng dụng tốt nhất: Máy biến áp, bình chịu áp lực nhỏ, máy công nghiệp, tổ máy phát điện và vận chuyển thiết bị quân sự có tải trọng nằm trong phạm vi công suất 3 trục.

Rơ moóc trục thủy lực KTG-4 với 4 trục: Thông số kỹ thuật và ứng dụng

các Xe moóc trục thủy lực KTG-4 4 trục thêm một đường trục vào nền tảng KTG-3, tăng khả năng tải trọng và phân phối tải trọng trên vùng tiếp xúc dài hơn một cách tương ứng, giúp giảm tải trọng điểm trên các bề mặt đường và kết cấu cầu nhạy cảm.

• Cấu hình trục: 4 đường trục thủy lực, cung cấp tổng cộng 8 đến 16 điểm tiếp xúc với bánh xe.
• Khả năng chịu tải: Thông thường, tổng trọng tải của nền tảng là 80 đến 120 tấn đối với cấu hình vận tải đường bộ tiêu chuẩn.
• Tải trọng trục trên mỗi dòng: Khoảng 20 đến 30 tấn trên mỗi trục tùy thuộc vào tổng tải trọng, trong giới hạn cho phép đối với giấy phép vận chuyển hạng nặng ở hầu hết các khu vực pháp lý ở Trung Đông.
• Ứng dụng tốt nhất: Máy biến áp công suất trung bình (tầm 50 đến 100 tấn), tàu hóa dầu, thiết bị xây dựng (máy đào lớn, cần cẩu không cần cẩu) và máy móc xử lý cảng.
• Khả năng ghép nối: các KTG-4 can be coupled with additional KTG modules in tandem or side-by-side to create larger platforms for loads exceeding the single-unit capacity.

Rơ moóc trục thủy lực KTG-5 với 5 trục: Thông số kỹ thuật và ứng dụng

các Xe moóc trục thủy lực KTG-5 5 trục cung cấp công suất tầm trung trong dòng KTG, giúp tăng tải trọng đáng kể so với cấu hình 4 trục trong khi vẫn nằm trong giới hạn vận hành của hầu hết các cuộc khảo sát tuyến đường vận chuyển hạng nặng cho các dự án cơ sở hạ tầng và năng lượng ở Trung Đông và trên toàn cầu.

• Cấu hình trục: 5 đường trục thủy lực, cung cấp 10 đến 20 điểm tiếp xúc với bánh xe.
• Khả năng chịu tải: Thông thường tổng tải trọng của nền tảng là 100 đến 160 tấn.
• Tổng trọng lượng xe: Với trọng lượng của động cơ chính và xe moóc, tổng trọng lượng toàn bộ phương tiện (GCVW) đạt từ 180 đến 250 tấn, cần có giấy phép vận chuyển đặc biệt và thường tăng cường tuyến đường hoặc hộ tống ở hầu hết các khu vực pháp lý.
• Độ chính xác san lấp mặt bằng: Bộ điều khiển thủy lực duy trì mức sàn trong khoảng cộng hoặc trừ 0,5 độ trên tất cả 5 vị trí trục, bảo vệ hàng hóa nhạy cảm như máy biến áp và thiết bị công nghiệp chính xác khỏi hư hỏng về kết cấu hoặc điện do nghiêng.
• Ứng dụng tốt nhất: Máy biến áp công suất lớn (tầm 100 đến 150 tấn), thùng lò phản ứng nặng, dầm cầu, các bộ phận mô-đun ngoài khơi và di dời thiết bị khai thác mỏ.

Rơ moóc trục thủy lực KTG-6 với 6 trục: Thông số kỹ thuật và ứng dụng

các Xe moóc trục thủy lực KTG-6 6 trục là cấu hình đơn chiếc có tải trọng nặng nhất trong dòng KTG, cung cấp số lượng trục và tải trọng tối đa của dòng xe trong mô-đun định dạng tiêu chuẩn. Cấu hình 6 trục phù hợp với tải trọng nâng đơn nặng nhất trong khoảng 150 đến 200 tấn phải được vận chuyển trên cơ sở hạ tầng đường bộ mà không yêu cầu đầy đủ khả năng vận chuyển mô-đun tự hành SPMT.

• Cấu hình trục: 6 dòng trục thủy lực, cung cấp 12 đến 24 điểm tiếp xúc với bánh xe tùy thuộc vào cấu hình lốp đôi hoặc lốp siêu đơn.
• Khả năng chịu tải: Thông thường, tổng tải trọng nền tảng từ 150 đến 250 tấn cho cấu hình tiêu chuẩn.
• Quản lý tải trọng trục: các 6-axle configuration allows the hydraulic system to equalize load across all axles, compensating for asymmetric cargo loading that would otherwise cause individual axle overloading in conventional fixed-suspension trailers.
• Khớp nối nhiều đơn vị: Nhiều bộ KTG-6 có thể được ghép nối song song để tạo ra các nền tảng mở rộng cho tải trọng rất dài như dầm cầu, tháp tuabin gió và các đoạn đường ống có chiều dài vượt quá 50 mét.
• Ứng dụng tốt nhất: Máy biến áp và lò phản ứng cực lớn trên 150 tấn, mô-đun công nghiệp nặng, các bộ phận của nhà máy dầu khí, hậu cần ngoài khơi trong môi trường cảng và các yếu tố cơ sở hạ tầng dân dụng lớn.

Bảng so sánh dòng KTG

Công ty vận tải hạng nặng Trung Đông: Yêu cầu thị trường và điều kiện vận hành

các Vận chuyển hạng nặng Trung Đông thị trường có những đặc điểm độc đáo được thúc đẩy bởi quy mô của các chương trình phát triển cơ sở hạ tầng, hóa dầu và năng lượng của khu vực. Ả Rập Saudi, UAE, Qatar, Kuwait, Oman và Bahrain cùng đại diện cho một trong những quốc gia có nhu cầu vận chuyển hàng hóa nặng bình quân đầu người cao nhất so với bất kỳ khu vực nào trên toàn cầu, được thúc đẩy bởi việc xây dựng siêu dự án đang diễn ra nhằm mở rộng nhà máy lọc dầu, phát triển cơ sở LNG, nâng cấp nhà máy điện và các chương trình cơ sở hạ tầng đô thị có quy mô đặc biệt.

Các yếu tố xác định yêu cầu vận chuyển hàng nặng ở Trung Đông

• Nhiệt độ môi trường khắc nghiệt: Nhiệt độ môi trường xung quanh ở khu vực vùng Vịnh thường xuyên vượt quá 45 độ C trong những tháng mùa hè, điều này ảnh hưởng đáng kể đến độ nhớt của dầu thủy lực, sự tích tụ nhiệt của lốp và các yêu cầu làm mát động cơ đối với các hoạt động của Vận tải hạng nặng ở Trung Đông. Hệ thống thủy lực để sử dụng cho Máy vận chuyển hạng nặng ở Trung Đông phải được chỉ định bằng dầu thủy lực tổng hợp nhiệt độ cao và hệ thống làm mát cỡ lớn để duy trì độ nhớt vận hành trong thông số kỹ thuật ở điều kiện môi trường xung quanh 45 đến 50 độ. Dầu thủy lực tiêu chuẩn được đánh giá cho nhiệt độ môi trường ở Châu Âu sẽ loãng hơn phạm vi độ nhớt hiệu quả của chúng trong điều kiện cao điểm mùa hè ở vùng Vịnh, làm giảm áp suất thủy lực và có khả năng mất kiểm soát tải nghiêm trọng.
• Bảo vệ chống bụi và cát: Các hạt cát bị gió thổi trong môi trường sa mạc vùng Vịnh cực kỳ mịn và có tính mài mòn, xuyên qua các ổ trục không kín, kết nối thủy lực và hệ thống điện ở tốc độ không thể gặp trong các hoạt động ở khí hậu ôn đới. Thông số kỹ thuật của Máy vận chuyển hạng nặng ở Trung Đông phải bao gồm vỏ điện có định mức IP65 trở lên, kết nối thủy lực kín và vòng bi kín không cần bảo trì tại tất cả các điểm trục trục. Các bố trí vòng bi thông thường không được bảo vệ đòi hỏi khoảng thời gian thay thế thường xuyên được tính bằng tháng thay vì bằng năm trong môi trường vùng Vịnh có nhiều bụi.
• Sự thay đổi chất lượng đường: Các tuyến đường vận chuyển hạng nặng ở Trung Đông bao gồm từ đường cao tốc nhiều làn cao cấp với chất lượng mặt đường tuyệt vời đến đường tiếp cận công nghiệp không trải nhựa, bến cảng và các đoạn đường sa mạc nối các công trường với đường công cộng gần nhất. Hệ thống treo thủy lực của rơ moóc dòng KTG và bệ SPMT đặc biệt có giá trị trong môi trường vận hành này vì nó chủ động bù đắp những bất thường trên bề mặt có thể tạo ra tải trọng động nguy hiểm trên các rơ moóc có hệ thống treo cố định thông thường.
• Nhu cầu vận chuyển bằng thang máy lớn: các Middle East's oil and gas sector generates consistent demand for transport of the largest heavy haul cargoes in the world: offshore jacket structures, FPSO modules, refinery reactor vessels exceeding 500 tonnes, and power generation equipment including large gas turbines and their associated transformers. This demand drives the selection of large-format KTG-6 configurations and SPMT platforms for projects where individual lifts exceed 200 tonnes.
• Hậu cần từ cảng tới địa điểm: Nhiều hàng hóa nặng đến Trung Đông đi qua các cảng lớn bao gồm Jebel Ali (UAE), Cảng King Abdul Aziz ở Dammam (Ả Rập Saudi), Cảng Sohar (Oman) và Cảng Hamad (Qatar). Chuỗi hậu cần vận chuyển hàng hóa nặng từ cảng dỡ hàng đến địa điểm dự án thường liên quan đến cả hoạt động SPMT trong môi trường cảng (nơi mà việc tiếp cận đường bộ bị hạn chế) và vận tải đường bộ thông thường với xe moóc nền tảng KTG cho phần đường bộ của hành trình.

Sơ mi rơ moóc Trung Đông: Xương sống vận tải thương mại tiêu chuẩn

các Middle East Semi-Trailer market encompasses the full range of standard commercial freight semitrailers from standard flatbeds and curtainsiders through specialized lowbeds and temperature-controlled units that form the backbone of regional logistics infrastructure. While not classified as Heavy Duty Trailer equipment, the Middle East Semi-Trailer segment is operationally linked to heavy haulage because standard semitrailers often handle the pre-positioning of components, accessories, and support equipment for large heavy haulage projects.

các Gulf Cooperation Council (GCC) harmonized vehicle and transport regulations set maximum permissible gross vehicle combination weights (GCVW) at 65 tonnes for standard permitted configurations in most member states, with special permits required for any combination exceeding this limit. Ngưỡng này là ranh giới thương mại giữa hoạt động vận tải Sơ mi rơ moóc tiêu chuẩn ở Trung Đông và hoạt động vận tải hạng nặng yêu cầu thiết bị KTG hoặc SPMT chuyên dụng cũng như phân tích kỹ thuật, khảo sát tuyến đường và đơn xin giấy phép tương ứng.

Rơ moóc thủy lực SPMT vs KTG: Chọn thiết bị phù hợp cho dự án của bạn

các decision between an SPMT self propelled modular transporter and a KTG hydraulic axle line trailer for a specific heavy transport task involves evaluating five key project factors: available road access and route constraints, load weight and geometry, site entry and positioning requirements, transport distance, and total project budget including mobilization costs.

Khi nào nên chọn Xe vận chuyển mô-đun tự hành SPMT

• Khả năng tiếp cận địa điểm bị hạn chế nơi tổ hợp máy kéo-rơ moóc không thể điều động: Các đơn vị SPMT có thể điều khiển cua, xoay tải tại chỗ và vượt qua các khoảng trống mà các tổ hợp động cơ rơ-moóc thông thường không thể điều hướng được. Việc chất hàng lên ụ khô của nhà máy đóng tàu, định vị mô-đun trên các bề mặt ngoài khơi và bố trí thiết bị trong các cơ sở công nghiệp đang hoạt động đều thường yêu cầu khả năng SPMT.
• Tải trọng nâng đơn trên 500 tấn: Trong khi rơ moóc KTG kết hợp với cấu hình lớn về mặt lý thuyết có thể xử lý tổng tải trọng rất cao thì việc quản lý vận hành các dàn KTG nhiều khối rất lớn với một động cơ chính duy nhất thực tế trở nên phức tạp trên khoảng 500 tấn. Trên trọng lượng này, bệ SPMT với động cơ đẩy tích hợp tại mỗi vị trí mô-đun mang lại khả năng quản lý tải dễ kiểm soát hơn và khả năng định vị chính xác hơn.
• Di chuyển giữa kết cấu nổi và kết cấu cố định (load-in/load-out): các self-leveling capability of SPMT hydraulic suspension combined with self-propulsion makes SPMT the standard tool for load-in and load-out operations between vessels and quayside structures, where tidal variation and vessel motion require continuous deck height adjustment during the transfer process.

Khi nào nên chọn Rơ moóc trục thủy lực KTG

• Vận tải đường bộ trên cự ly trên 5 km: Xe vận chuyển mô-đun tự hành SPMT di chuyển với tốc độ từ 1 đến 8 km/h và không phù hợp để di chuyển trên đường dài. Rơ moóc trục thủy lực KTG được kéo bởi động cơ chính có thể di chuyển với tốc độ đường phù hợp với điều kiện giấy phép, thường là 15 đến 40 km/h đối với các phương tiện vận tải hạng nặng, khiến chúng trở thành lựa chọn chính xác để vận chuyển giữa các cảng, nhà ga đường sắt và địa điểm dự án trên những khoảng cách đường bộ có ý nghĩa.
• Tải trọng từ 60 đến 250 tấn cần vận chuyển đường bộ: các KTG-3 through KTG-6 series cover the 60 to 250 tonne single-unit range with appropriate hydraulic suspension and modular expansion capability, at significantly lower equipment mobilization cost than SPMT platforms for road transport applications within this weight range.
• Các dự án có tần suất vận chuyển cao và trọng lượng di chuyển một lần vừa phải: Để vận chuyển định kỳ thiết bị công nghiệp với khối lượng từ 80 đến 150 tấn mỗi lần di chuyển (chẳng hạn như di chuyển quay vòng nhà máy thường xuyên, di dời thiết bị khai thác mỏ hoặc thay thế máy biến áp điện định kỳ), xe moóc KTG-4 hoặc KTG-5 cung cấp giải pháp tiết kiệm chi phí nhất vì chi phí vận hành hàng ngày thấp hơn so với tiền thuê SPMT được khấu hao thuận lợi hơn qua nhiều lần di chuyển.

SPMT vs KTG: So sánh tiêu chí quyết định

Khảo sát tuyến đường, giấy phép và kỹ thuật kết cấu cho vận tải xe moóc hạng nặng

Mỗi hoạt động vận chuyển hàng hóa nặng liên quan đến một Xe kéo hạng nặng trên giới hạn tổng trọng lượng xe hợp pháp đòi hỏi một quy trình kỹ thuật trước khi vận chuyển có cấu trúc bao gồm khảo sát tuyến đường, xin giấy phép và trong một số trường hợp, gia cố tạm thời các cầu, cống và mặt đường dọc theo tuyến đường được đề xuất. Quá trình này không phải là chi phí quan liêu mà là một yêu cầu quản lý trách nhiệm và an toàn thực sự: một cây cầu quá tải bị hư hỏng dưới tải trọng 200 tấn sẽ gây ra những hậu quả mà không có hợp đồng bảo hiểm vận tải nào chi trả đầy đủ.

Yêu cầu khảo sát tuyến đường đối với KTG và SPMT Transport

Khảo sát tuyến đường dành cho vận tải đường dài sử dụng thiết bị KTG hoặc SPMT phải ghi lại và đánh giá:

• Công suất cầu: Mỗi cây cầu trên tuyến đường đề xuất phải được đánh giá về khả năng tương thích với tổng trọng lượng kết hợp xe và cấu hình tải trọng trục được đề xuất. Bản vẽ thiết kế ban đầu, báo cáo kiểm tra tình trạng kết cấu hiện tại và lịch sử tải trọng giao thông là những thông tin đầu vào bắt buộc. Đối với các tuyến đường ở Trung Đông, nhiều cây cầu ban đầu được thiết kế theo tiêu chuẩn tải trọng đường cao tốc của Châu Âu hoặc Châu Mỹ từ những năm 1970 và 1980, và khả năng chịu tải thực tế còn lại của chúng dưới các cấu hình phương tiện vận tải hạng nặng cụ thể đòi hỏi phải có phân tích kỹ thuật kết cấu độc lập.
• Giải phóng mặt bằng trên cao: Tất cả các vật cản trên cao bao gồm đường dây điện, cáp viễn thông, trần cầu và giàn biển báo phải được xác định và xác nhận khoảng trống của chúng so với chiều cao vận chuyển của hàng hóa cộng với sàn rơ-moóc. Đối với máy biến áp và bình phản ứng có chiều cao trên boong trên 5 mét, đường dây điện trên cao ở mức 11 kV và 33 kV có thể yêu cầu ngắt điện tạm thời và nâng cao vật lý trước khi quá trình vận chuyển có thể tiếp tục.
• Chiều rộng đường và bán kính quay vòng: các swept path of a Heavy Duty Trailer combination during turns must be calculated and physically verified as fitting within available road width, particularly at intersections, roundabouts, and road curves. KTG trailer combinations with hydraulic rear steering (common on KTG-5 and KTG-6 configurations) reduce the swept path by steering the rear axle groups in the opposite direction to the prime mover during turns.
• Hiện trạng mặt đường và khả năng chịu lực: Bề mặt đường mềm hoặc bị hư hỏng có thể yêu cầu đường chạy bằng tấm thép tạm thời, cải tạo mặt đất hoặc lệch tuyến để tránh hư hỏng mặt đường vĩnh viễn và ngăn ngừa mất ổn định của phương tiện trên nền đất yếu. Điều này đặc biệt phù hợp với các tuyến đường tiếp cận khu vực Trung Đông thông qua địa hình sa mạc được phân loại gần đây.

Câu hỏi thường gặp

1. Xe moóc hạng nặng là gì và nó khác với xe moóc thương mại tiêu chuẩn như thế nào?

Xe moóc hạng nặng là một nền tảng vận tải được thiết kế đặc biệt cho tải trọng vượt quá khả năng tải trọng của xe moóc chở hàng thương mại tiêu chuẩn, thường có trọng tải trên 40 tấn, với hệ thống kết cấu, hệ thống treo và hệ thống lái chuyên dụng để vận chuyển an toàn hàng hóa quá khổ, quá cân hoặc có cấu trúc nhạy cảm. Xe moóc thương mại tiêu chuẩn (giường phẳng, rèm che, tủ lạnh) được thiết kế để chịu tải trọng lên tới 24 đến 28 tấn ở hầu hết các thị trường, sử dụng lò xo lá thông thường hoặc hệ thống treo khí nén và kết nối với đầu kéo bánh thứ năm tiêu chuẩn. Xe moóc hạng nặng sử dụng kết cấu thép cường độ cao hơn, hệ thống treo thủy lực, cấu hình nhiều trục để phân bổ tải trọng và thường yêu cầu giấy phép đặc biệt cho mọi hoạt động vận chuyển vượt quá giới hạn trọng lượng pháp lý.

2. Ba loại rơ moóc được sử dụng trong vận tải hạng nặng là gì?

các three types of trailers in heavy haulage are: conventional heavy haul trailers (lowbeds, step-frames, and extendables pulled by a prime mover at fixed coupling points), hydraulic platform trailers (with individually controlled hydraulic suspension axles including the KTG-3, KTG-4, KTG-5, and KTG-6 series), and self propelled modular transporters (SPMT), which integrate their own power, steering, and hydraulic leveling without requiring an external prime mover. Each type addresses different combinations of payload weight, transport distance, site access constraints, and positioning precision requirements.

3. Xe vận chuyển mô-đun tự hành hoạt động như thế nào?

Xe vận chuyển mô-đun tự hành spmt hoạt động bằng cách tích hợp các xi-lanh treo thủy lực được điều khiển độc lập tại mỗi vị trí trục (giúp san phẳng sàn và truyền tải đồng đều bất kể địa hình), các động cơ dẫn động bánh xe thủy lực riêng lẻ cung cấp lực đẩy và phanh, hệ thống lái trục 360 độ tại mỗi nhóm trục cho phép di chuyển theo bất kỳ hướng nào và hệ thống đồng bộ hóa điện tử điều phối tất cả các chức năng thủy lực và truyền động trên nhiều mô-đun được ghép nối. Kết quả là một bệ có thể chở tải trọng cực nặng với độ chính xác định vị đến từng milimet đồng thời bảo vệ hàng hóa nhạy cảm khỏi bị nghiêng hoặc tải va đập trong suốt quá trình vận chuyển.

4. Điều gì làm cho hoạt động vận tải hạng nặng ở Trung Đông khác với hoạt động vận tải hạng nặng của Châu Âu hoặc Bắc Mỹ?

Hoạt động của Vận tải hạng nặng ở Trung Đông khác với vận tải hạng nặng ở khí hậu ôn đới chủ yếu ở các yêu cầu về nhiệt độ môi trường khắc nghiệt (môi trường xung quanh lên tới 50 độ C, yêu cầu dầu thủy lực nhiệt độ cao và hệ thống làm mát mở rộng), yêu cầu bảo vệ chống xâm nhập của cát và bụi (IP65 hoặc cao hơn đối với tất cả các bộ phận điện và thủy lực), quy mô đặc biệt về trọng lượng hàng hóa riêng lẻ được điều khiển bởi đường ống dự án ngành năng lượng của Vùng Vịnh và sự kết hợp thường xuyên giữa các hoạt động SPMT tại cảng và vận chuyển xe moóc KTG trên đường bộ trong một chuỗi hậu cần dự án duy nhất. Thiết bị không được cấu hình cụ thể cho các điều kiện vùng Vịnh sẽ gặp phải các hỏng hóc sớm trong hệ thống thủy lực, điện và cơ khí khi vận hành trong điều kiện cao điểm mùa hè ở Trung Đông.

5. Tải trọng tối đa của xe moóc trục thủy lực KTG-6 là bao nhiêu?

các KTG-6 hydraulic axles line trailer with 6 axle provides a typical maximum payload of 150 to 250 tonnes in standard single-unit configuration, depending on tyre specification, road surface bearing capacity, and the applicable national or regional axle load regulations. When multiple KTG-6 units are coupled in tandem, total payload increases proportionally with the number of units combined. For loads exceeding 500 tonnes, an SPMT self propelled modular transporter configuration is typically more appropriate for both capacity and operational reasons, particularly where precision positioning at the destination is required.

6. Tôi có cần giấy phép đặc biệt để vận hành xe moóc trục thủy lực KTG không?

Có, ở hầu hết các khu vực pháp lý trên toàn thế giới, bất kỳ tổ hợp phương tiện nào vượt quá tổng trọng lượng xe tối đa theo quy định của pháp luật (thường từ 40 đến 65 tấn tùy theo quốc gia) đều cần có giấy phép vận tải đặc biệt trước khi di chuyển trên đường công cộng. Đối với rơ moóc KTG ở bất kỳ cấu hình trục nào trên KTG-3 mang tải trọng lớn, hầu hết các thị trường đều phải có giấy phép. Quy trình cấp phép thường yêu cầu nộp thông số kỹ thuật của phương tiện, tài liệu khảo sát tuyến đường, báo cáo đánh giá cầu và lịch trình vận chuyển đề xuất, với sự chấp thuận của cơ quan quản lý đường cao tốc và giao thông liên quan trước khi bắt đầu di chuyển. Tại các khu vực pháp lý ở Trung Đông, giấy phép được Bộ Giao thông Vận tải cấp ở mỗi quốc gia tương ứng.

7. Có thể sử dụng rơ-moóc thủy lực KTG thay cho SPMT cho tất cả các công việc vận chuyển hạng nặng không?

Không, rơ moóc trục thủy lực KTG không thể thay thế xe vận chuyển mô-đun tự hành SPMT cho tất cả các ứng dụng vận tải hạng nặng. Những hạn chế chính của rơ-moóc KTG so với SPMT là yêu cầu của chúng về động cơ chính bên ngoài để tạo lực đẩy (giới hạn khả năng tiếp cận ở những khu vực hạn chế), vỏ lái của rơ-moóc thông thường (ngăn cản cua lái và quay tại chỗ) và tải trọng thực tế tối đa thấp hơn cho các di chuyển bằng một thang máy trên khoảng 500 tấn. SPMT được yêu cầu đặc biệt cho các hoạt động bốc và dỡ tại các cảng, định vị khu công nghiệp hạn chế và bất kỳ ứng dụng nào mà sàn vận chuyển phải di chuyển theo các hướng hoặc thông qua các khoảng trống không thể dành cho tổ hợp máy kéo-rơmoóc.

8. Sự khác biệt giữa xe vận chuyển mô-đun tự hành và xe rơ moóc mô-đun tự hành là gì?

các terms self propelled modular transporter and self propelled modular trailer both refer to essentially the same class of equipment: a modular hydraulic platform with integrated propulsion that can operate without an external prime mover. The term self propelled modular trailer (SPMT) emphasizes the modular nature of the platform and its compatibility with standard trailer coupling and configuration conventions, while self propelled modular transporter emphasizes the complete transport capability of the platform including its propulsion and control systems. In commercial and technical usage the two terms are largely interchangeable, and the acronym SPMT is consistently used for both.

9. KTG-5 so với KTG-6 để vận chuyển máy biến áp ở Trung Đông như thế nào?

Đối với việc vận chuyển máy biến áp điện ở Trung Đông, việc lựa chọn giữa rơ moóc trục thủy lực KTG-5 với 5 trục và rơ moóc trục thủy lực KTG-6 với 6 trục phụ thuộc vào trọng lượng máy biến áp và giới hạn tải trọng trục áp dụng cho tuyến vận chuyển cụ thể. Máy biến áp có công suất từ ​​100 đến 150 tấn thường nằm trong khả năng của KTG-5, trong khi máy biến áp trên 150 tấn yêu cầu công suất KTG-6 hoặc cấu hình ghép song song. Đối với trọng lượng máy biến áp lưới lớn phổ biến nhất trong các dự án cơ sở hạ tầng điện ở Trung Đông, từ 100 đến 250 tấn, KTG-5 xử lý các thiết bị nhẹ hơn và KTG-6 xử lý các thiết bị nặng nhất, tạo nên cả hai bộ phận thiết yếu của một đội xe vận chuyển hạng nặng hoàn chỉnh ở Trung Đông cho ngành hậu cần ngành năng lượng.

10. Loại thép kết cấu nào được sử dụng trong Xe moóc hạng nặng và tại sao nó lại quan trọng?

Rơ moóc hạng nặng bao gồm dòng KTG và nền tảng SPMT sử dụng thép kết cấu cường độ cao với giới hạn chảy tối thiểu thường từ 460 MPa đến 690 MPa (so với 235 MPa đến 355 MPa đối với thép kết cấu tiêu chuẩn trong các loại rơ moóc thông thường). Thép cường độ cao này cho phép kết cấu xe moóc có thể chịu được tải trọng cực lớn trong phạm vi độ dày sàn và trọng lượng tổng thể giúp giữ cho trọng lượng bì của xe moóc ở mức thấp nhất có thể đạt được trên thực tế, tối đa hóa tải trọng ròng mà xe moóc có thể chở trong bất kỳ giới hạn tổng trọng lượng xe nhất định nào. Đối với các hoạt động ở Trung Đông, thông số kỹ thuật của thép cũng phải xem xét nhiệt độ sử dụng cao, trong đó thép kết cấu tiêu chuẩn có thể bị giảm nhẹ cường độ chảy ở nhiệt độ duy trì trên 100 độ C, điều này có thể xảy ra trong môi trường sa mạc có nhiệt độ cao khi sàn thép tiếp xúc trực tiếp với bức xạ mặt trời mà không có hàng hóa hoặc bóng che phía trên nó.
